一、产品概述

1.1. T35-11型轴流式风机叶片采用弯掠组合技术结合设计，可以有效抑制端壁边界层分离以减小二次流损失，在保证压升需求的前提下提升了效率，扩大了高效区范围，还可以降低旋转噪声和涡流噪声。

1.2.按直径分为250~1100mm共14种规格， 每一规格风机叶片数都为4片，参数范围广，风量800~65000m3/h，风压40~470Pa。风机可壁式安装也可管道式安装。

1.2.产品分类

●按外形结构分:壁式、管道式。

●按使用环境分:——普通型:适用于非易燃、易爆及无腐蚀性气体的环境中;

——防腐型:叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。

一一防爆型:电机为隔爆型、叶片为铝合金，适用于易燃、易爆气体的环境中，防爆等级为EXdIIBT4、EXdIICT4。

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度: -20~+45℃;

湿度: 小于99%;

介质条件:

●常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3) ;

●防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3);

●防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相380V/50Hz (小功率风机可做成单相220V， 请订货时注明)

三、产品应用

风机可广泛应用于一般工厂、仓库、住宅内通风换气或加强暖气散热用。

四、产品配置

4.1标准配置

•叶轮；

•机壳（风筒、电机支架）；

•电机；

•底脚；

4.2备选件及附件( 订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

※百叶风口

五、产品加工工艺

5.1. 风机叶轮:十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.外筒法兰为采用整体旋压翻边而成。

T35-11型轴流风机外形及安装尺寸

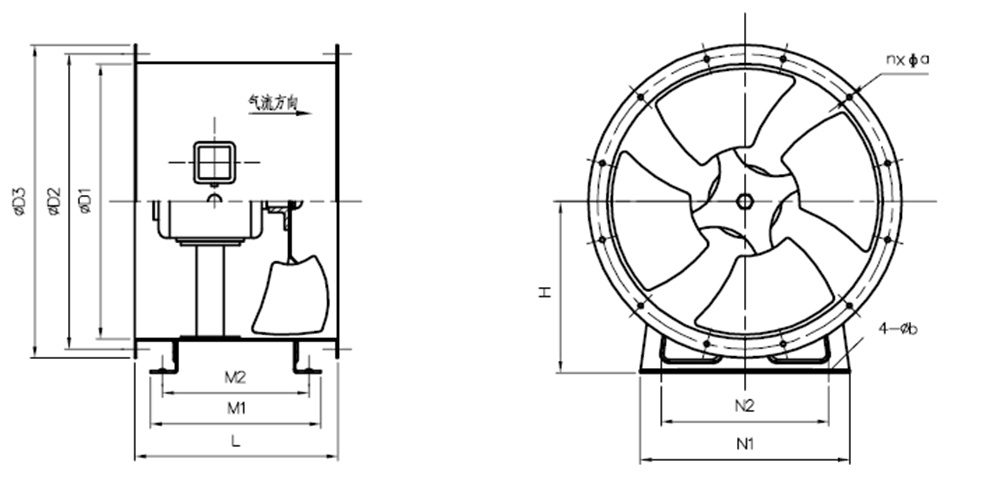

管道式

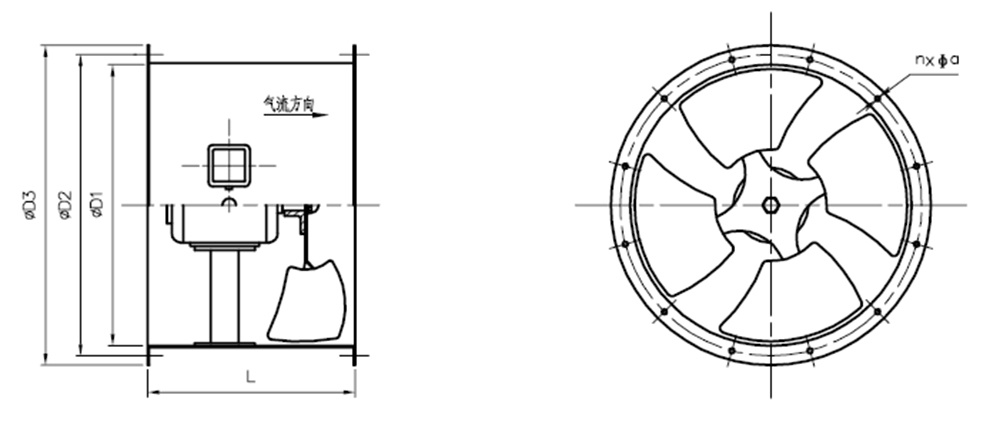

壁式
